Palvelun yleiskatsaus

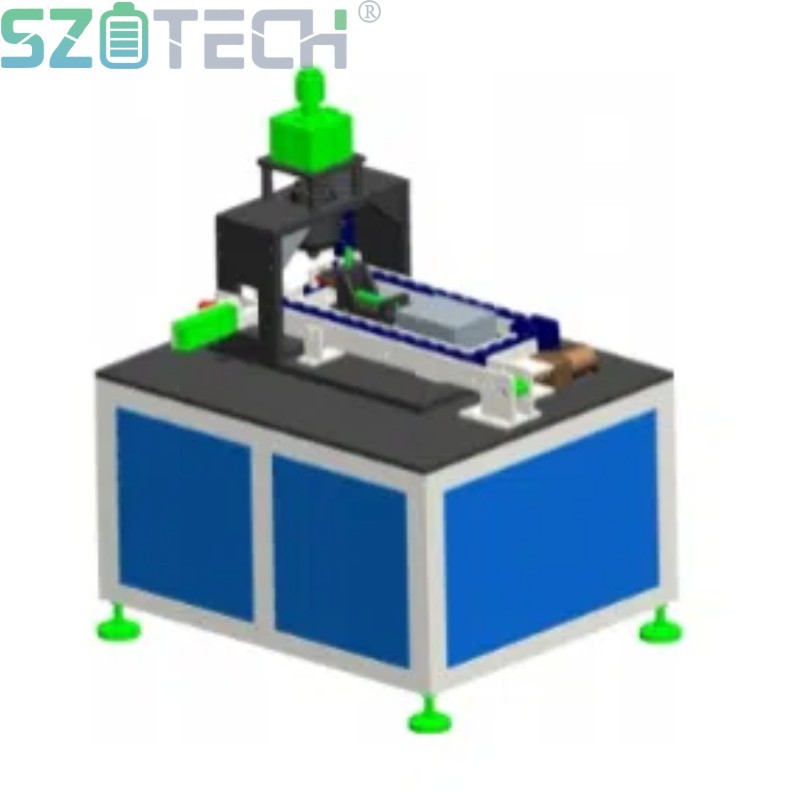

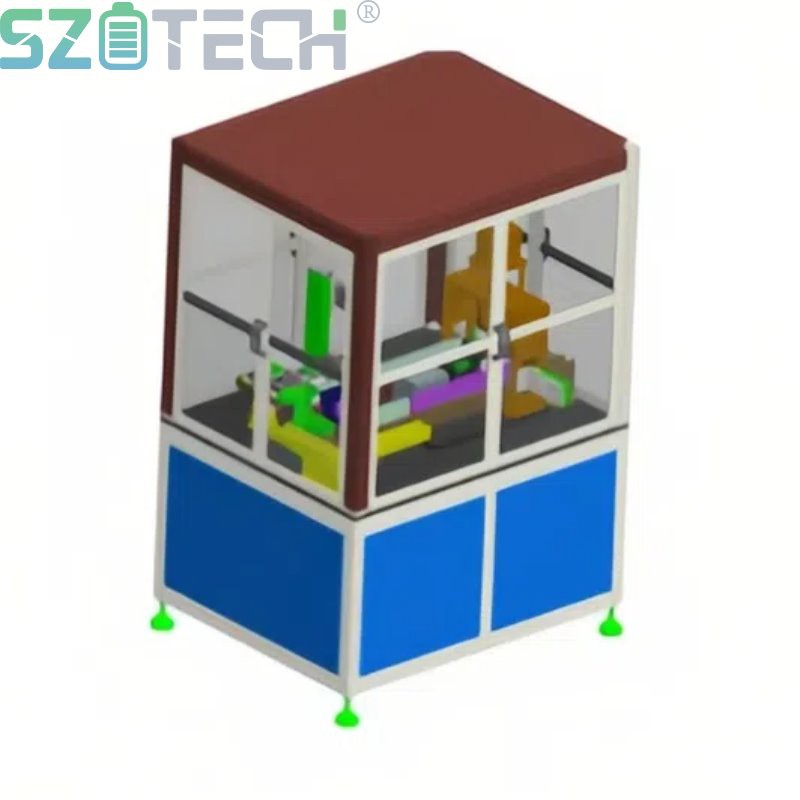

- akun urituskone on erikoistunut laite, joka on suunniteltu sylinterimäiseen akkukennon uran liikkumiseen, tukevat mallit vuosina 18650 - 32700. Se varmistaa uran syvyyden, korkeuden konsistenssin ja säädettävän puristuksen suuren tarkkuuden. Pystysuoralla rakenteella se helpottaa sujuvaa purkausta ja keräämistä, mikä tekee siitä ihanteellisen erätuotantoon. Koneessa on käyttäjä - Ystävällinen kosketusnäytön käyttöliittymä, moottori - ohjattu liesi ja mikrometri - perustaa hienoja säätöjä - uran mitat. Keskeisiä komponentteja ovat Mitsubishi Plc, Zhongda -moottori ja Airtac -pneumaattiset osat, luotettavuuden ja kestävyyden varmistaminen. Sopii korkeaan - Tehokkuustuotantoon, jonka lähtö on 20 kappaletta minuutissa.

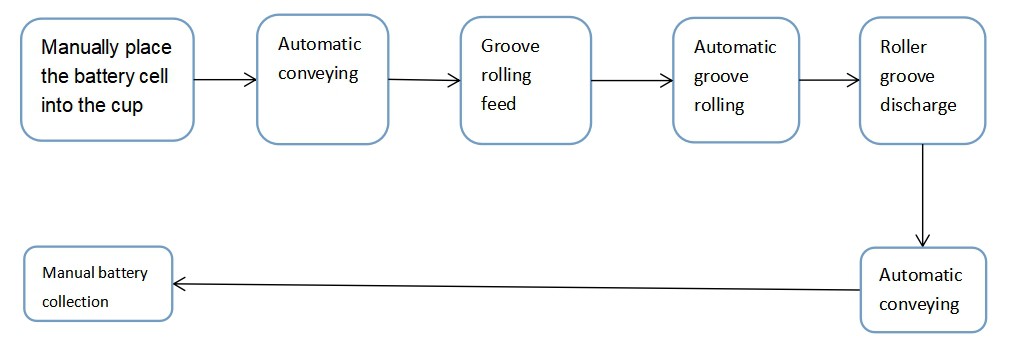

Tekniikka ja prosessi
Aiheeseen liittyvät laitteet
Perusparametrit
1. Nimellisjännite: 220 V 50Hz
2. Nimellisteho: 1,5 kW
3.
4. Tekniset tiedot: 1865 0/21700/26700/32 700
5. Kokonaismitat (pituus × leveys × korkeus): 1150 × 710 × 1 600 mm (todellisten mittojen kohteena oleva)
6. Laitteiden käynnistystoimenpiteen vakaus on yli 98%.
7. Työtehokkuus: 20 kpl/min
8. Laitteiden väri: (voidaan räätälöidä asiakasvaatimusten mukaisesti)

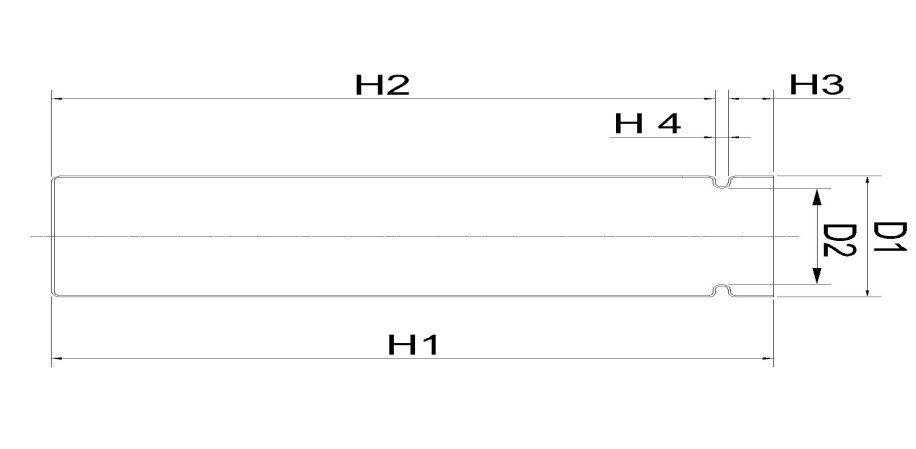

Tekniset parametrit
|
Esine |
Parametrialue (mm) |
Tarkkuustoleranssi |
Esiintyminen |
|
Urien olkapään korkeus H3 |
±0.1 |
TAB: lla ei ole vaurioita tai ryppyjä; Teräskuoressa ei ole halkeamia tai taukoja |
|
|
Ura sisähalkaisija D2 |
±0.08 |
||
|
Rullaa uran pohjakorkeus H2 |
±0.1 |
||
|
Kokonaiskorkeus H1 |
± 0.15 |
||
|
Ulomman halkaisija D1 |
±0.08 |
||
|
Kaikki yllä olevat prosessin mitat voidaan säätää suuremmassa tai yhtä suuressa kuin 2 mm: n alueella |
|||
Suorituskykyominaisuudet
1. Tämä kone käyttää kosketusnäytön käyttöliittymää, jota on helppo käyttää.
2. Haavoa ajaa moottori perinteisen sylinterin sijasta (ilmanpaine ei rajoita).
4. Koneessa on pystysuuntainen rakenne, joka on kätevä tuotteiden purkamiselle ja keräykselle, on hyvä konsistenssi ja sopii erätuotantoon
5. Uran syvyys ja leveys säädetään mikrometrillä, erittäin tarkkuus ja helppo säätö
6. Akun kokonaiskorkeus ja ylempi korkeus voidaan säätää mikrometrillä
7. (Hob, pää, häntä) Kolme - piste -paikannus on tarkka ja erittäin säädettävä
8. Yläpää omaksuu hienon - viritysmallin korkeuden säädön helpottamiseksi
Sähkö- ja vakioosat tuotemerkit
1. Control Plc: Mitsubishi Xinjie
2. Moottorin nopeussäätely: Zhongda
3. Sylinteri: Airtac
4. Solenoidiventtiili: Airtac
5. Anturi: Airtac
6. kosketusnäyttö: Kunlun Tongtai
7. Lineaarinen opaskisko: Taiwan Hiwin
Luettelo pukeutumisesta ja varaosista
|
S/N |
Esine |
Materiaali |
Määrä |
|
1 |
Uritettu akselipää |
DC53 |
1 |
|
2 |
Rullaa urapohja |
Sementoitu karbidi |
1 |
|
3 |
Harrastus |
DC53 |
1 |
